Арфа‑образная пирамида (тележка) — специализированное оборудование для работы с листовым стеклом на производстве. Она обеспечивает:

• безопасную транспортировку между участками цеха;
• упорядоченное хранение заготовок;
• эффективную сортировку по заказам.

Где применяется

Оборудование востребовано в следующих сферах:

• производство стеклопакетов;
• изготовление мебели со стеклянными элементами;
• выпуск декоративных стеклянных изделий;
• фотостудии (хранение листовых материалов);
• предприятия рекламной отрасли.

Почему выбирают арфа‑образные пирамиды

По сравнению с традиционными «А‑» и «L‑образными» конструкциями они дают ряд преимуществ:

1.     Удобство доступа

-    каждое стекло находится в отдельной ячейке;

-    возможность взять нужный лист без перемещения остальных.

2.     Сохранность материала

-    стёкла не соприкасаются между собой;

-    минимизация риска сколов и царапин;

-    защита покрытий (включая LOW‑E).

3.     Эргономика

-    простая загрузка и выгрузка;

-    интуитивная система маркировки ячеек.

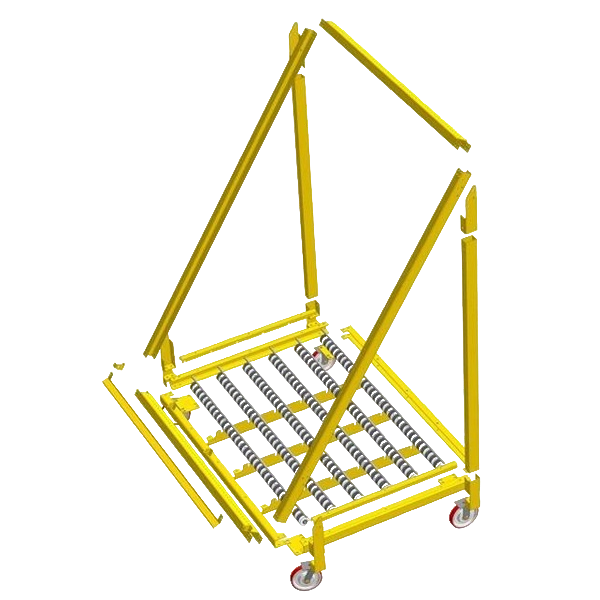

Устройство пирамиды

1. Система разделения (струны)

• Основа:проволока 5–6 мм или трос  4–6 мм.
• Защитное покрытие:полиуретан (устойчив к механическим повреждениям, не оставляет следов).
• Варианты натяжения:

-    индивидуальное (каждая струна регулируется отдельно);

-    комплексное (общая система регулировки);

-    с однократной или многократной настройкой.

2. Несущий каркас

• Конструкция:состоит из рамы для струн и платформы для стёкол.
• Исполнение:

-    цельносварной (максимальная прочность);

-    разборный (удобство транспортировки).

• Индивидуальные параметры:

-    число ячеек;

-    грузоподъёмность;

-    допустимые размеры заготовок.

Критическое требование: в зоне движения стекла не должно быть выступающих элементов каркаса. Это исключает повреждения материала при перемещении.

3. Направляющие механизмы

Вариант 1: пазы/проточки

• Недостатки:

-    износ поверхности → канавки → сколы кромки;

-    скопление осколков → царапины;

-    высокие усилия при работе с крупными стёклами.

Вариант 2: роликовая система (рекомендуемая)

• Материал роликов:конструкционный полиамид (высокая износостойкость, безопасность для стекла).
• Монтаж:на стальной вал с минимум 4 точками опоры.
• Регулировка:шайбы‑проставки задают шаг между роликами.
• Дополнительные преимущества:

-    цветовая маркировка направлений;

-    реборды для предотвращения контакта стёкол;

-    лёгкая замена повреждённых роликов.

Дополнительные опции

1.     Фиксация стёкол

-    ручной рычаг (для дальних перевозок);

-    автоматическая система (активируется при подъёме погрузчиком).

2.     Ограничитель выхода

-    для крупногабаритных стёкол;

-    прижимная планка выравнивает листы по задней кромке.

3.     Регулировка высоты

-    настраивается при проектировании или добавляется позже;

-    зависит от типоразмера стекла и эргономики рабочего места.

Технические характеристики

• Стандартное число ячеек:60 (соответствует 30 однокамерным или 20 двухкамерным стеклопакетам).
• Альтернатива:50 ячеек (по запросу).
• Колёсная база:

-    базовая: 2 поворотных + 2 фиксированных колеса (управление одним оператором);

-    расширенная: все колёса поворотные (повышенная манёвренность, требуется два оператора).

Как рассчитать нужное количество

Ключевые факторы:

• объём выпуска продукции;
• производительность линий;
• площадь производственного цеха.

Оптимальная схема работы предполагает три группы пирамид:

1.     Загрузка — заполнение на участке резки.

2.     Буферизация — временное хранение перед обработкой.

3.     Разгрузка — подача на сборочную линию.

Пример расчёта для небольшого производства:

• 1 линия резки + 1 линия сборки;
• производительность: 300 стеклопакетов/смену (600/сутки);
• минимальное количество: 6 пирамид (по 2 на каждую группу).

Объём одной загрузки:

• 2 пирамиды = 120 стёкол = 60 однокамерных стеклопакетов.

Рекомендация: оптимальный объём раскроя — 80–100 стеклопакетов за цикл. Это позволяет:

• снизить процент отходов (при большом объёме);
• сократить время цикла (при малом объёме).

Ключевые принципы эксплуатации

1.     Не допускайте простоя оборудования!

-    Буферизация пирамидами выравнивает нагрузку между линиями.

-    Минимизирует перерывы в работе.

2.     Соблюдайте логистику:

-    чёткое разделение зон загрузки/буферизации/разгрузки;

-   регулярный мониторинг заполненности пирамид.

3.     Контролируйте состояние оборудования:

-    проверяйте натяжение струн;

-    следите за износом роликов;

-    своевременно устраняйте повреждения.

1. Назначение и область применения

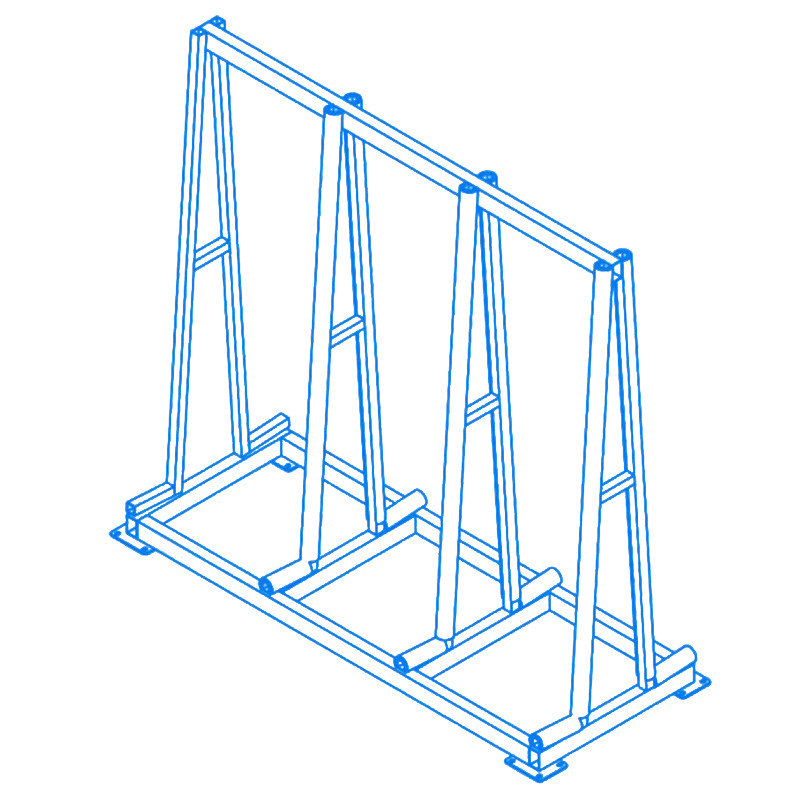

Транспортные пирамиды — специализированные металлоконструкции, предназначенные для безопасного хранения и перевозки хрупких листовых материалов.

Основные сферы применения:

• стекольное производство (включая стеклопакеты);

• обработка натурального и искусственного камня;

• работа с ЛДСП и другими плитными материалами;

• производство изделий из оргстекла;

• транспортировка дверных и оконных конструкций.

Ключевая функция — предотвращение повреждений при складировании и перевозке за счёт вертикального или наклонного размещения листов (в отличие от горизонтального штабелирования).

2. Классификация по функциональному назначению

2.1. Транспортировочные пирамиды

А. Для активной транспортировки (с подъёмом вместе с грузом):

• усиленная жёсткая конструкция;

• расчётная грузоподъёмность: 2–2,5 т;

• оснащаются такелажными элементами (петли, крюки, скобы) для работы с краном или вилочным погрузчиком;

• предусмотрены системы фиксации груза.

Б. Для пассивной транспортировки (без подъёма с грузом):

• умеренная грузоподъёмность;

• изготавливаются под конкретный тип автотранспорта;

• могут включать дополнительные элементы (балки, выступы над кабиной) для перевозки длинномерных материалов (профили, подоконники и т. п.).

2.2. Складские пирамиды (для хранения)

Основные варианты исполнения:

• для хранения в ящиках;

• для хранения листов (обычно интегрируются с кран‑балками на складах).

Специализированные модели — для автоматизированных систем загрузки/подачи стекла:

• требуют точного соблюдения углов наклона;

• комплектуются опорными «лыжами»;

• адаптируются под особенности конкретного оборудования.

3. Типология по сфере эксплуатации

Тип 1. Внутрицеховые пирамиды

Особенности:

• используются исключительно в пределах производственного помещения;

• варианты перемещения:

  • на собственных колёсах;

  • стационарная установка;

  • перемещение гидравлическими тележками типа «РОКЛА».

Технические параметры:

• грузоподъёмность: 1–1,5 т;

• ширина грузовой полки: 200–300 мм;

• габариты — адаптируются под максимальные размеры обрабатываемого материала.

Тип 2. Транспортировочные пирамиды

Назначение: перевозка готовой продукции (стекло, стеклопакеты) на автотранспорте.

Конструктивные особенности:

• повышенная жёсткость каркаса;

• совместимость с подъёмным оборудованием (кран‑балка, вилочный погрузчик);

• системы фиксации груза (дополнительные планки);

• ровное основание для устойчивости в кузове автомобиля;

• габариты оптимизированы под внутреннее пространство транспортного средства (обычно размещают 4–8 пирамид в одном кузове).

Тип 3. Универсальные пирамиды

Характеристики:

• комбинируют функции внутрицеховых и транспортировочных моделей;

• могут оснащаться:

  • подъёмными элементами для гидравлических тележек;

  • съёмными колёсными поддонами.

• при выезде из цеха перемещаются кран‑балкой или вилочным погрузчиком.

Технические параметры:

• жёсткий каркас и основание;

• масса: 170–190 кг;

• грузоподъёмность: до 3 т;

• габариты согласуются с размерами кузова автомобиля.

Преимущества:

• упрощение внутренней и внешней логистики;

• сокращение числа промежуточных операций.

Недостаток: более высокая стоимость по сравнению с узкоспециализированными моделями.

4. Конструктивные варианты исполнения

4.1. Способы перемещения

1. Стационарные — без элементов транспортировки (используются для хранения и перевалки).

2. На колёсах — мобильность внутри цеха, экономия пространства.

3. С грузовыми петлями — для подъёма кран‑балкой.

4. Со скобами в основании — для вилочного погрузчика (оптимально при больших объёмах).

5. С подставками для гидравлических тележек (высота 90–100 мм).

6. В транспортном поддоне — перемещаются на колёсных поддонах внутри цеха, поднимаются краном/погрузчиком для погрузки.

7. Универсальные — сочетают несколько способов перемещения.

4.2. Материалы обшивки контактных поверхностей

А. Деревянная рейка

• Плюсы: низкая стоимость, лёгкая ремонтопригодность, доступность.

• Минусы: требует ежемесячной пропитки (моторным маслом или олифой), срок службы — 0,5–1 год.

Б. Резиновые профили

• Плюсы: деликатное обращение со стеклом, не требуют пропитки, долгий срок службы (вертикальная обшивка — неограниченный, горизонтальная — 1–2 года).

• Минусы: высокая стоимость, потеря эластичности при низких температурах, изготавливаются только под заказ.

Альтернатива: армированные резиновые шланги (разрезанные вдоль) — доступнее по цене, ремонтопригодны, есть в свободной продаже.

В. Полимерные материалы

• Плюсы: высокая износостойкость, длительный срок службы, отсутствие адгезии к герметикам, эластичность при низких температурах.

• Минус: высокая стоимость.

5. Ключевые критерии выбораПри подборе транспортной пирамиды следует учитывать:

• объём производства;

• тип и габариты обрабатываемых материалов;

• особенности производственной логистики;

• количество ежедневных/ежемесячных отгрузок;

• имеющееся подъёмно‑транспортное оборудование;

• параметры транспортных средств для перевозки.
