Оборудование для резки, загрузки, разлома стекла. Системы автоматической подачи и транспортировки к столам резки.

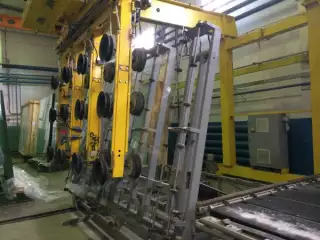

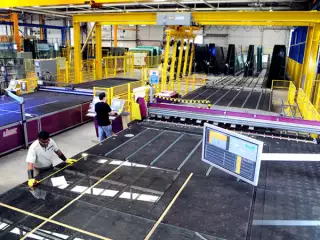

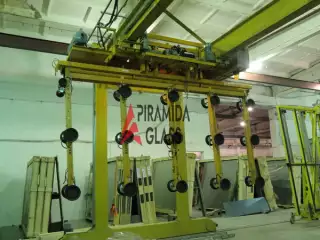

ЗаказатьКрановая, портальная полностью автоматическая система для загрузки и передачи на стол раскроя стекла "Джамбо" формата . Ситема состоит из портала продольного перемещения PKL, модуль двухсторонних присосок SBL для поперечного перемещения, приемного гидравлического подъемного стола с функцией поперечного перемещения ATL, рельсовых путей, системы подвеса или прокладки управляющих кабелей, шкафов системы управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Размер стекла | 6000х3210, 3210х2250 ( одна или две пачки на стойке) |
Возможность работы с двумя столами резки | Система позволяет работать одновременно с двумя линиями резки стекла |
Ширина портала | 11м (опционально до 16,5м) |
Длина кранового пути | 18м - ( опционально до 36 м) |
Двухсторонний захват стекла | да (присоски расположены с двух сторон) |
Работа с энерго-сберегающим стеклом | (LOW-E покрытием) да |
Максимальное количество мест для стекла | От 1 до 100 мест Склад проектируется из расчета площади помещения заказчика |
Угол наклона модуля присосок | 4 - 6 градусов (конфигурируется под пирамиды заказчика) |

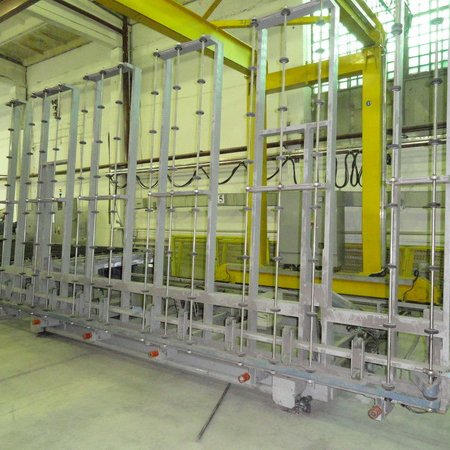

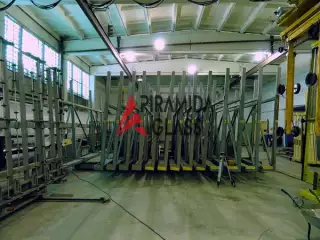

Поставка пирамид А и L типов для склада стекла | возможна Пирамиды для крановой системы изготавливаются, в зависимости от конфигурации и размещения стекла на вашем складе. |
Высота от пола до крюка кран-балки для размещения крановой системы | 5м |
Совместимость | Система конфигурируется и может работать с любым столом резки стекла соответствующего формата и оборудованным ремнями для автоматической транспортировки стекла |
Данная крановая система находится на нашем складе в разобраном виде, мы подготовим и вышлем вам чертежи размещения крановой системы на вашем производстве, выполним конфигурирование системы под ваши требования (площадь склада, количество мест хранения стекла, согласование со столом резки любого производителя, возможность работы на две линии резки стекла). Наши специалисты произведут монтаж, сборку, настройку и запуск в эксплуатацию.

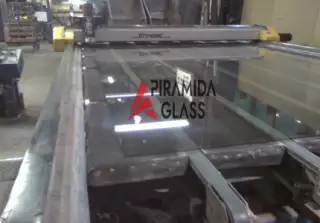

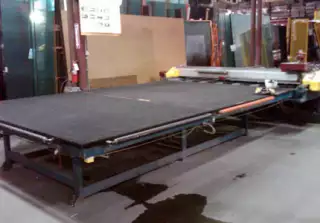

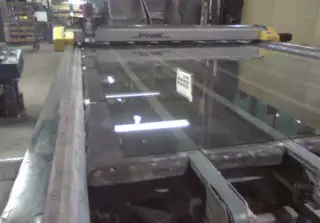

Полностью автоматическая линия резки стекла BYSTRONIC, предназначена для резки стекла с максимальным размером до 3500х2700мм.
Линия резки состоит из трех частей:
Стол резки оборудован ремнями и упорами для автоматической подачи стекла со станции загрузки и выгрузки на стол разлома.
Загрузчик стекла оборудован присосками и транспортным конвейером, в автоматическом режиме берет стекло и подает его на стол резки.

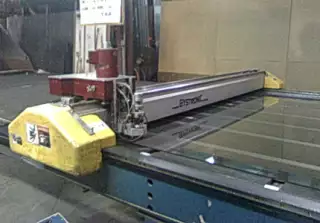

Стол резки управляется по трем осям X,Y,Z, что делает возможным резку любых сложных форм. Система управления включает встроенный редактор раскроя листов, ввода сложных форм, а так же загрузки данных с внешних программ оптимизации раскроя стекла.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Максимальный размер стекла | 3500х2700мм |
Количество осей | 3 (XYZ) |
Резка сложных форм | Возможна (каталог Бистроник) |
Загрузка внешних данных резки | да (Оптима, Гласс Кад, и пр.) |
Форамт данных | открытый код Bystronic (образец файла предоставляем) |
Скорость резки | 80 м/мин (скорость перемещения осей) |
Среднее время раскроя листа | 2,5 мин. |
Стол разлома | Есть (оборудован ломными планками и возд. поддувом) |
Автоматический загрузчик | Есть |
Наличие документации | Есть (схемы, инструкция по эксплуатации оригинал нем. яз. , перевод на русс.) |
Состояние | исправен, полностью работоспособен. |
Недостатки | Требуется косметическая реновация |
Оборудование, столы резки, столы разлома стекла, загрузчики LISEC, BYSTRONIC, HEGLA для резки, загрузки и разлома плоского стекла. Автоматические линии для резки стекла "Джамбо" и сплит форматов.
