Транспортная пирамида, серия ТП-3 тип Б

Транспортная пирамида ТП-3 тип Б предназначена для безопасной перевозки, перемещения и размещения стекла, стеклопакетов и других листовых материалов. Конструкция может использоваться как пирамида для перевозки стекла в автомобиле, а также в производственном цехе или на складе. Помимо листового стекла и стеклопакетов, на оборудовании допускается размещение слэбов камня, ДСП и других листовых материалов.

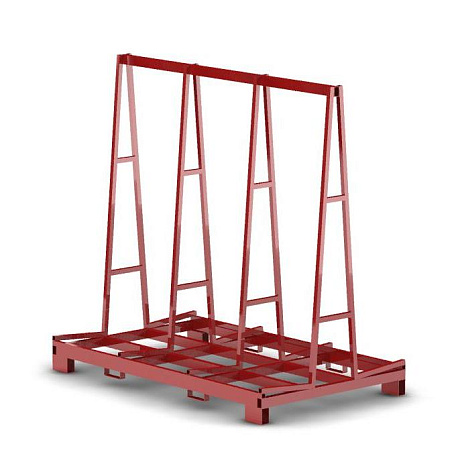

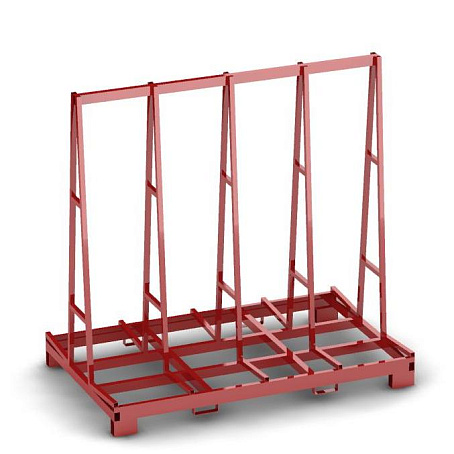

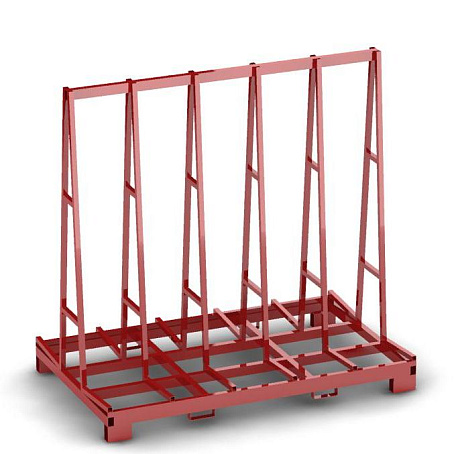

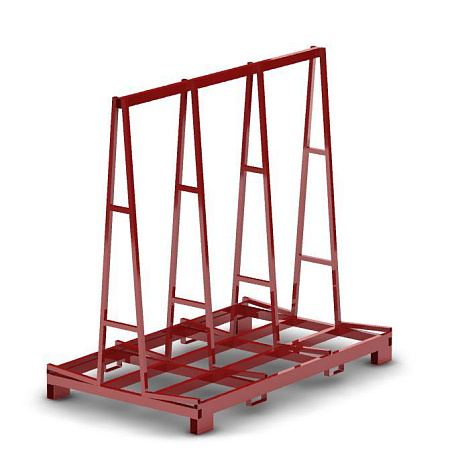

Пирамида ТП-3 тип Б представляет собой жесткую цельносварную металлическую конструкцию, изготовленную из профилированной конструкционной стали. Металлические элементы окрашиваются антикоррозийной краской, что позволяет использовать оборудование в условиях интенсивной производственной эксплуатации. Такое исполнение обеспечивает необходимую жесткость конструкции при работе с тяжелыми листами и крупноформатным стеклом.

Конструкция транспортной пирамиды для стекла

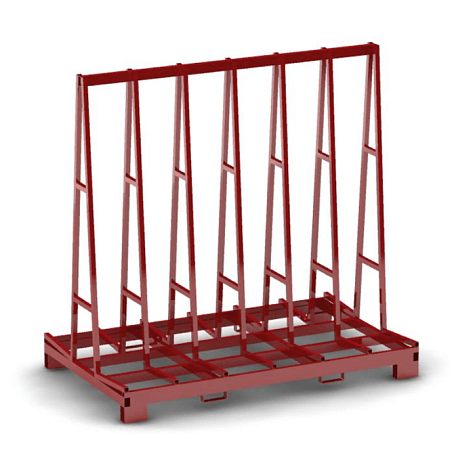

В стандартном исполнении пирамида для стекла ТП-3 тип Б имеет длину 2000 мм, ширину 1200 мм и высоту опорной части 1800 мм. Конструкция оснащается семью А-образными стойками. Грузоподъемность пирамиды составляет до 2000 кг, а минимальная масса самой конструкции начинается от 120 кг в исполнении без защитной обшивки.

Оборудование рассчитано на работу с материалами различных форматов. Минимальный размер размещаемого стекла составляет 350 × 350 мм. Максимальные размеры могут достигать примерно 2300 мм по высоте и 2000–2500 мм по ширине, в зависимости от способа размещения материала на конструкции.

Стандартная длина транспортной пирамиды может быть увеличена. Для ТП-3 тип Б предусмотрено исполнение длиной до 3500 мм, что позволяет адаптировать конструкцию под требуемое количество листов, особенности перевозимого материала и условия эксплуатации. Ширина и высота конструкции при изменении длины остаются неизменными.

Защита стекла при перевозке и хранении

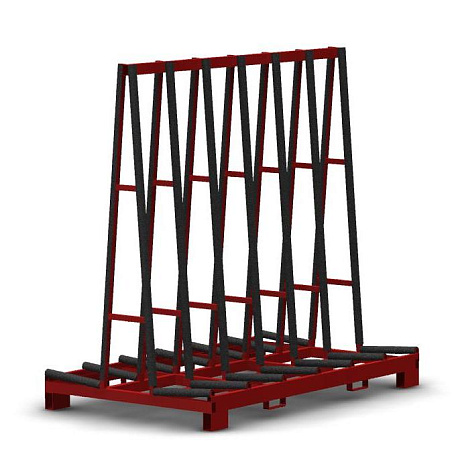

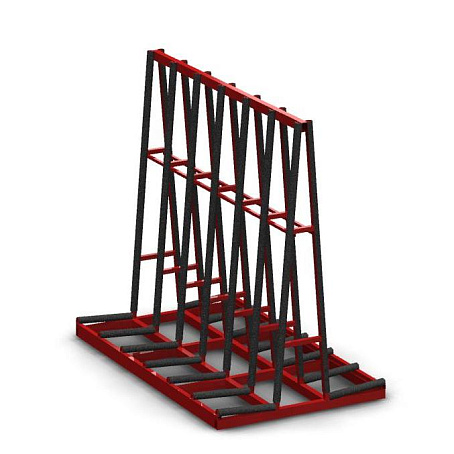

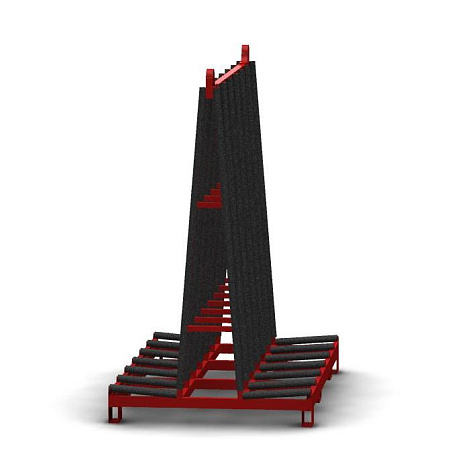

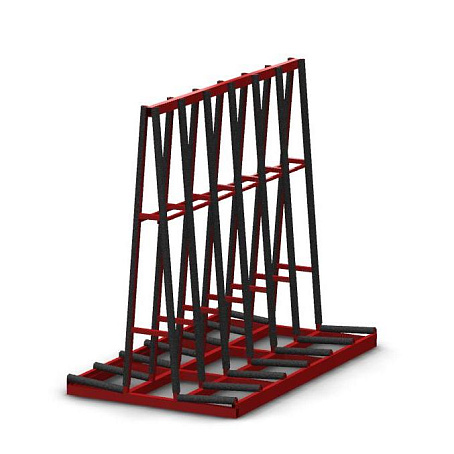

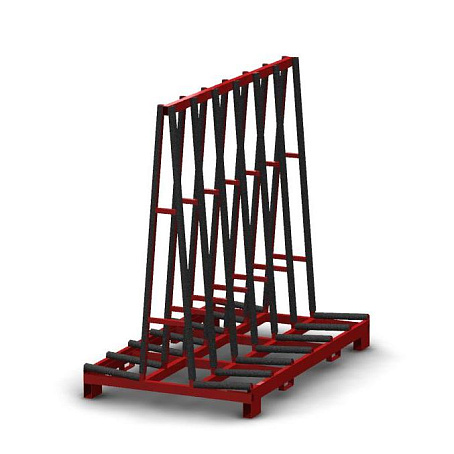

Для исключения непосредственного контакта стекла с металлическими элементами транспортная пирамида для стекла может комплектоваться защитной обшивкой. Предусмотрены варианты с резиной или деревом на контактных поверхностях конструкции. Это особенно актуально при регулярной транспортировке стеклопакетов, листового стекла и других материалов, требующих аккуратного обращения.

Конфигурация пирамиды подбирается с учетом типа материала, его размеров, массы и принятого на предприятии способа погрузки и перемещения.

Перемещение пирамиды в цехе и на складе

ТП-3 тип Б может быть адаптирована под различные способы внутрицеховой логистики. Для перемещения конструкции могут использоваться:

• вилочный погрузчик;
• гидравлическая тележка;
• кран-балка;
• собственная колесная база.

Для работы с погрузчиком на конструкции могут предусматриваться специальные опоры, а для подъема кран-балкой — соответствующие петли. Это позволяет использовать одну и ту же пирамиду для транспортировки стекла в разных производственных процессах.

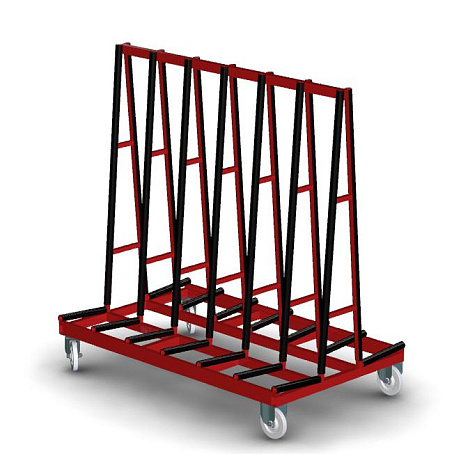

При установке колес ТП-3 тип Б может использоваться как внутрицеховая тележка для стекла и стеклопакетов. Такое исполнение удобно для перемещения листовых материалов между складом, участком резки, сборкой стеклопакетов и другими рабочими зонами предприятия. Возможность установки колес предусмотрена конструкцией изделия.

Для колесных модификаций также возможна подготовка конструкции под установку упора-фиксатора для стекла, предназначенного для дополнительной фиксации перевозимого материала.

Различные варианты исполнения ТП-3 тип Б

Конструкция транспортной пирамиды позволяет подобрать комплектацию под конкретную задачу. В зависимости от условий эксплуатации оборудование может оснащаться дополнительными А-образными стойками, резиновой или деревянной обшивкой, петлями для кран-балки, опорами для погрузчика и колесами.

Такой подход позволяет использовать ТП-3 тип Б для перевозки стекла и стеклопакетов как непосредственно на производстве, так и при автомобильной транспортировке.

Пирамида подходит для предприятий, которым необходимо надежное оборудование для работы с тяжелыми и крупноформатными листовыми материалами. Цельносварная конструкция, грузоподъемность до 2000 кг и возможность выбора способа перемещения делают ТП-3 тип Б универсальным решением для организации перевозки и внутрицехового перемещения стекла.

ТП-3 тип Б может быть адаптирована под размеры и особенности конкретного производства, что позволяет подобрать конфигурацию транспортной пирамиды под используемые форматы стекла, способ погрузки и существующую систему внутрицеховой логистики.
