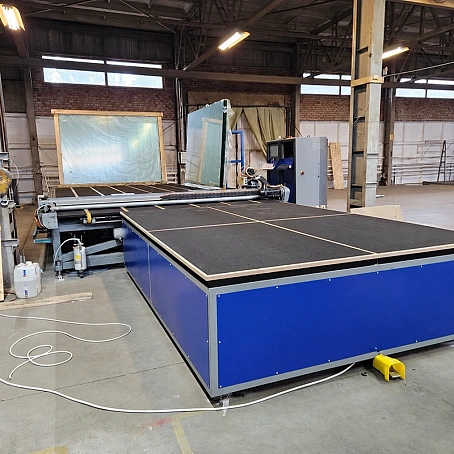

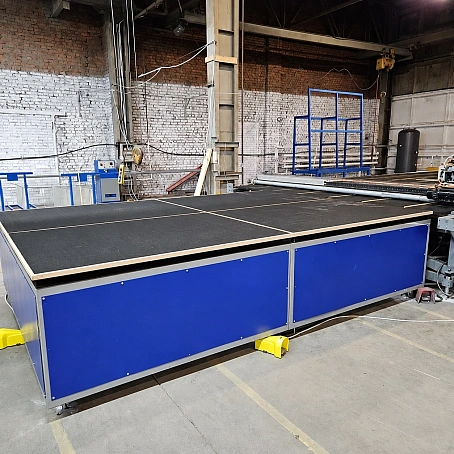

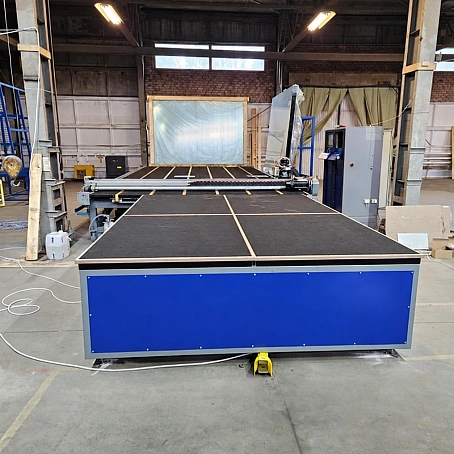

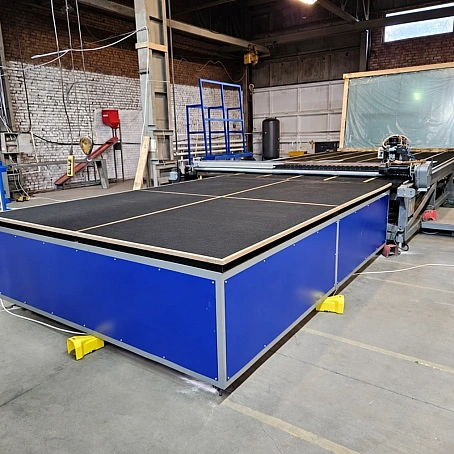

Стол разлома стекла 37х26

Стол разлома стекла 37×26 — промышленное оборудование для ручного раскроя и разлома листового стекла толщиной от 3 до 20 мм. Стол может использоваться как для ручной резки стекла, так и для разлома листов после предварительного автоматического раскроя. Конструкция оснащена системой воздушной подушки и двумя пневматическими ломными планками для выполнения продольных и поперечных разломов.

Оборудование подходит для стеклообрабатывающих производств, где требуется отдельный рабочий участок для ручной обработки крупноформатного листового стекла. Стол может эксплуатироваться как самостоятельная единица оборудования либо интегрироваться в существующую линию резки.

Стол для ручной резки и разлома стекла

Основное назначение оборудования — раскрой и последующий разлом листового стекла. Рабочая зона рассчитана на заготовки размером до 2550 × 3600 мм, при этом минимальный размер обрабатываемой детали составляет 100 × 100 мм.

Стол может применяться в двух основных режимах: для ручной резки исходного листа либо для разлома уже прорезанного стекла после автоматического стола раскроя. Это позволяет использовать оборудование как самостоятельный участок обработки или как вспомогательный стол в составе производственной линии.

Пневматические ломные планки

В конструкции предусмотрены две ломные планки с пневматическим приводом. Они предназначены для контролируемого разлома стекла вдоль линии предварительно выполненного реза.

Расположение планок позволяет выполнять как продольный, так и поперечный разлом листового стекла по всей рабочей зоне стола. Такая конструкция облегчает работу с крупными листами и позволяет выполнять технологическую операцию без необходимости вручную приподнимать тяжелую заготовку по всей длине линии реза.

Для работы пневматической системы требуется подключение обезвоженного сжатого воздуха с давлением 6 бар.

Воздушная подушка для перемещения стекла

Стол оснащен системой «воздушная подушка», предназначенной для облегчения перемещения листового стекла и вырезанных заготовок по рабочей поверхности.

Система включает два центробежных вентилятора высокого давления. Воздушный поток снижает сопротивление между стеклом и поверхностью стола, благодаря чему оператору проще позиционировать крупный лист перед резкой или разломом.

При необходимости стол может быть дополнительно оборудован частотным регулятором, который позволяет плавно изменять интенсивность воздушного потока. Такая регулировка особенно полезна при работе со стеклом различной толщины или с многослойными материалами, включая триплекс.

Рабочая поверхность для листового стекла

Рабочие панели изготовлены из многослойного шлифованного высокопрочного ДСП и покрыты специальным промышленным фетром толщиной 4 мм.

Мягкое фетровое покрытие формирует рабочую поверхность для размещения листового стекла и заготовок, уменьшая непосредственный контакт материала с жестким основанием стола.

Такая рабочая зона подходит как для исходных крупноформатных листов, так и для небольших деталей после раскроя.

Жесткая металлическая конструкция

Каркас стола для разлома стекла имеет цельносварное исполнение и изготавливается из сортового металлопроката с применением лазерной резки и полуавтоматической сварки.

Конструктивно оборудование состоит из двух отдельных каркасов, которые соединяются между собой при окончательной сборке и установке. Такое решение позволяет сформировать крупную рабочую поверхность при сохранении возможности транспортировки оборудования отдельными секциями.

Каждая часть каркаса оснащается регулировочными опорами. С их помощью стол можно выставить по уровню непосредственно после установки в производственном помещении.

Работа со стеклом толщиной от 3 до 20 мм

Оборудование рассчитано на обработку листового стекла толщиной от 3 до 20 мм. Максимальный формат заготовки составляет 2550 × 3600 мм, что позволяет работать с крупноформатными листами, используемыми в промышленной переработке стекла.

При этом минимальный размер заготовки 100 × 100 мм позволяет выполнять операции и с небольшими деталями после первичного раскроя.

Широкий диапазон толщин делает стол пригодным для различных типов заказов без необходимости использования отдельного оборудования для каждого стандартного размера стекла.

Для самостоятельной работы и линии раскроя

Стол для ручного раскроя и разлома стекла может использоваться как отдельное производственное оборудование или устанавливаться рядом с автоматическим столом резки.

Во втором случае основная линия выполняет автоматический раскрой, после чего лист перемещается на стол разлома для разделения по нанесенным линиям реза. При автономной эксплуатации на этом же оборудовании можно выполнять ручную резку и последующий разлом стекла.

Такая универсальность позволяет применять стол как на небольших стеклообрабатывающих производствах, так и на предприятиях с автоматизированными линиями раскроя.

Габариты и подключение оборудования

Габаритные размеры установленного стола составляют 3660 × 2600 × 900 мм. Масса оборудования — около 1000 кг.

Для работы требуется электрическое подключение 3 × 380 В, мощность 3,5 кВт, а также подача сжатого обезвоженного воздуха давлением 6 бар. Рабочий температурный диапазон эксплуатации составляет от +10 до +40 °C.

В транспортном положении размеры оборудования составляют примерно 2600 × 1850 × 2000 мм.

Для стеклообрабатывающего производства

Стол разлома стекла 37×26 подходит для предприятий по переработке листового стекла, производителей стеклопакетов, стекольных цехов и других производств, где выполняются операции резки и разделения стеклянных заготовок.

Система воздушной подушки облегчает перемещение крупноформатных листов, пневматические ломные планки используются для продольного и поперечного разлома, а рабочая поверхность рассчитана на стекло толщиной от 3 до 20 мм.

Стол для резки и разлома стекла сочетает функции рабочей поверхности для ручного раскроя, оборудования для разлома предварительно прорезанного листа и вспомогательного стола для автоматической линии резки. Такая конфигурация позволяет организовать полноценный участок обработки листового стекла на одной установке.
