Стол резки Bavelloni REV 372

Стол резки Bavelloni REV372 с максимальными размерами 3210 х 2550 мм.

Описание системы:

Координатный стол предназначен для резки листового стекла по заранее составленной программе раскроя в автоматическом режиме.

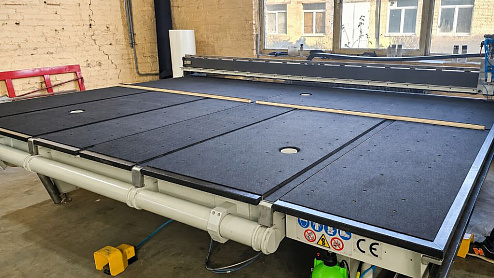

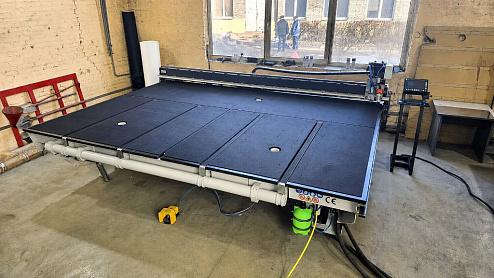

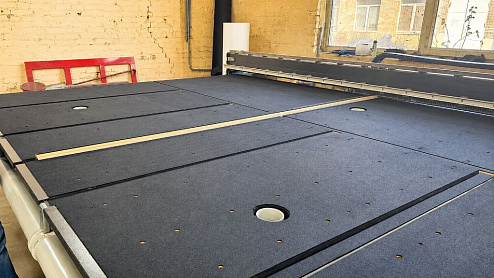

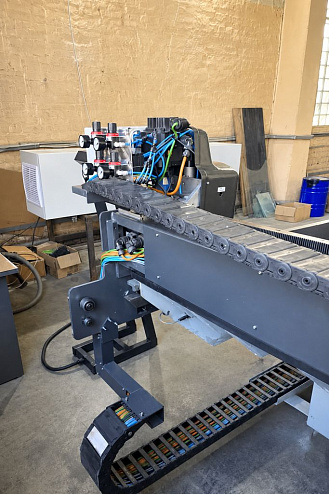

Стол изготовлен из сортового металлопроката, состоит из опорного каркаса, стола с подъемным устройством с электроприводом, мост с перемещением по трем осям X1, Х2, Y. Стол имеет специальное фетровое покрытие с отверстиями для обеспечения воздушной подушки. В рамках модернизации проведены работы по полной замене панелей стола с наклейкой нового фетрового покрытия, полная разборка всех узлов механики, смазка и замена подшипников, замена на новую современную CNC-PLC систему управления.

 Основные параметры и возможности.

• Резка криволинейных форм из каталога форм.
• Снятие LOW-E (вертикальная шлифовка) низкоэмиссионного покрытия со стекла с регулировкой скорости вращения шпинделя 500–3000 об/мин., контроля давления прижима к стеклу.
• Регулировка давления на резец, для достижения наилучшего качества реза.
• Система самоустанавливающегося резца по направлению движения без оси Z.
• Автоматическая подача смазки на резец продлевает срок его службы и обеспечивает качественный разлом.
• Система автоматического лазерного измерения положения заготовки стекла на столе (выравнивание стекла по упорам не требуется).
• Воздушная подушка для перемещения, позиционирования и разлома стекла.
• Рейки для продольного и поперечного разлома стекла с пневмоприводом.

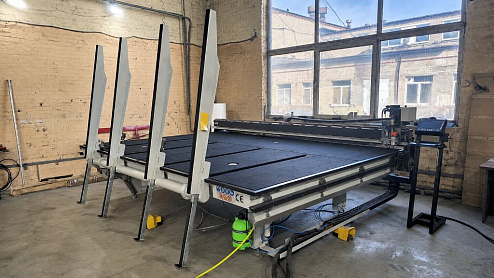

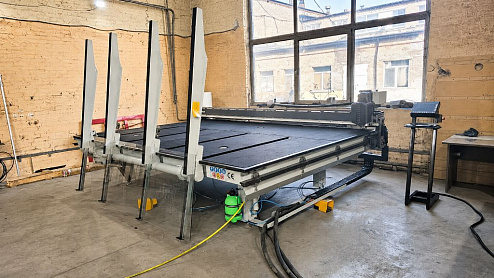

• Подъемная часть стола для удобства подачи стекла и снятия готовых листов.

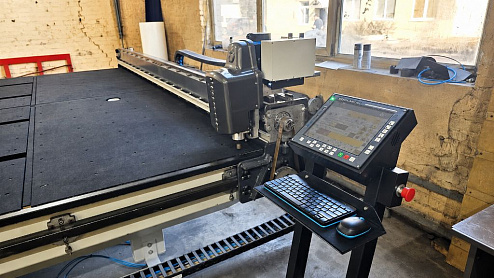

• Система управления ЧПУ TITANIUM российского производства.
• Прямая, двухмоторная схема перемещения моста по оси Х позволяет всегда точно выдерживать диагональную настройку оси, увеличить динамику разгона и торможения, а также исключить из трансмиссии перемещения моста продольный вал.
• Резка стекла толщиной от 3 до 12 мм.
• Точность позиционирования 0,15 мм достигается за счет высокого качества зубчатых пар, прецизионных направляющих и редукторов, сервоприводов с энкодерами обратной связи и высокоскоростной системы ЧПУ TITANIUM.
• Скорость перемещения осей до 120 м/мин.

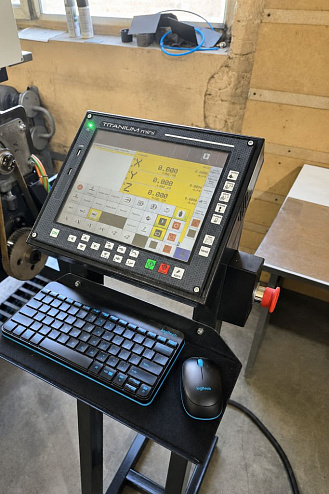

• Сенсорный дисплей системы управления «ТАЧСКРИН» позволяет удобно пользоваться рабочим интерфейсом без клавиатуры и мыши.
• Передача данных раскроя в систему управления через USB порт или подключения к LAN сети предприятия.
• Удаленный сервисный доступ для диагностики неисправностей и настройки параметров.
• Журнал пошаговой записи операций, включающий сообщения об ошибках, неисправностях и текущем статусе системы на русском языке.
• Система само диагностики, выводит сообщения оператору на Русском языке, записывает в журнал событий и блокирует эксплуатацию машины в критических ситуациях.
• Комплекс программного обеспечения для работы с любыми типами стекла, возможностью работы с файлами, заготовками, переделкой, изменением карты раскроя, а также выбором параметров резки и шлифовки.
• Шкаф управления встроен в конструкцию стола и не занимает отдельного места в цеху.
• Оборудование поставляется полностью готовое к эксплуатации «ВКЛЮЧИЛ-РАБОТАЙ».

• Оборудование готово к осмотру, тестам и отгрузке.
• Предоплата 60%, перед отгрузкой 40%.
• Гарантия на узлы и механизмы с даты ввода в эксплуатацию 2 месяца.
• Гарантия на систему управления 12 месяцев.
• Бесплатное обновление ПО до последней версии в течение 24 месяцев.
• Запуск и обучение оператора включены в стоимость.
• Доставка в стоимость не входит, рассчитывается на дату отгрузки.
