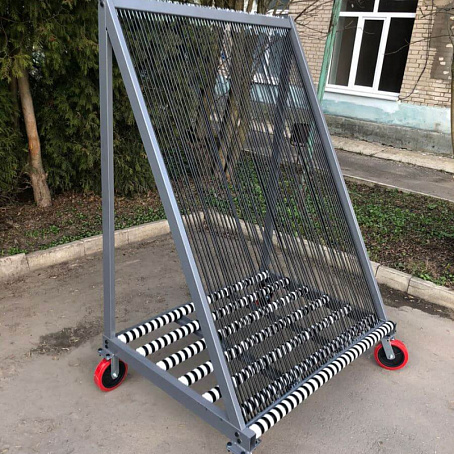

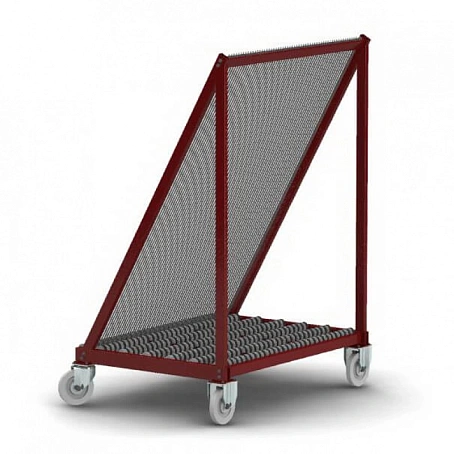

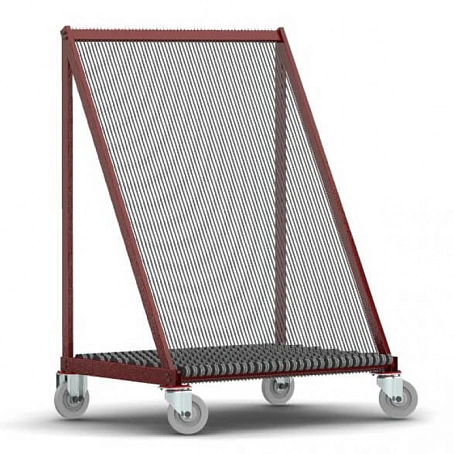

Арфа-образная пирамида, серия «Компакт»

Арфа-образная пирамида «Компакт» — специализированное оборудование для внутрицехового перемещения, сортировки, буферизации и хранения листового стекла. Конструкция также подходит для работы с листовым пластиком и другими материалами схожего формата. Такая пирамида для сортировки стекла позволяет размещать отдельные листы в индивидуальных ячейках и организовать их последовательное хранение непосредственно на производственном участке.

Модель «Компакт» разработана для стекольных производств, где требуется удобное промежуточное размещение готовых деталей и заготовок между технологическими операциями. Арфа-образная конструкция позволяет использовать оборудование не только для хранения, но и для сортировки стекла по заказам, размерам или последовательности дальнейшей обработки.

Арфа-образная пирамида для сортировки стекла

Главная особенность модели — наличие 60 отдельных ячеек для стекла. Такая компоновка позволяет разделять листы и заготовки внутри одной конструкции, сохраняя удобный доступ к материалу.

Габариты арфа-образной пирамиды в собранном виде составляют 1457 × 1037 × 2008 мм, масса конструкции — около 105 кг. Максимальная грузоподъемность составляет 1000 кг. Оборудование рассчитано на стекло размером от 300 × 150 мм до 2500 × 1550 мм, что позволяет использовать его как для сравнительно небольших заготовок, так и для крупноформатных деталей.

Благодаря компактным габаритам модель подходит для организации рабочих зон, где необходимо разместить большое количество отдельных стеклянных заготовок без использования громоздких стационарных систем хранения.

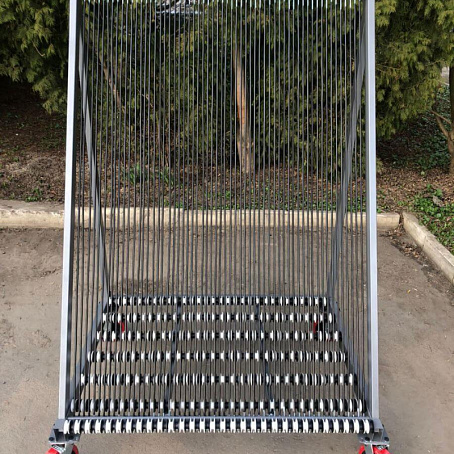

60 отдельных ячеек для стекла

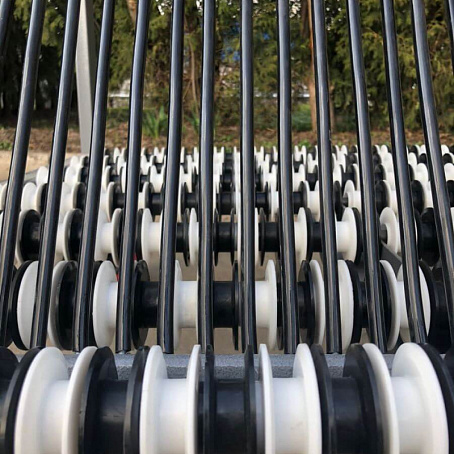

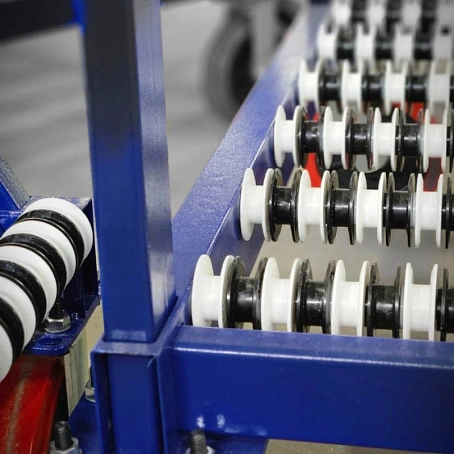

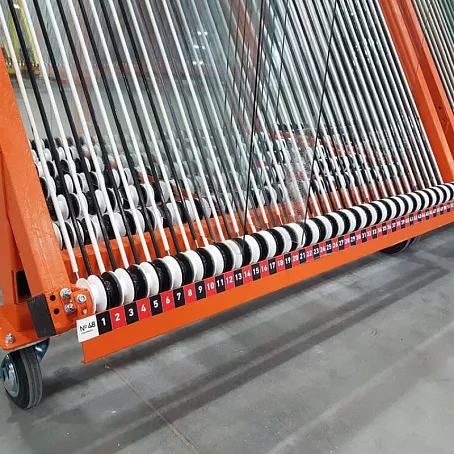

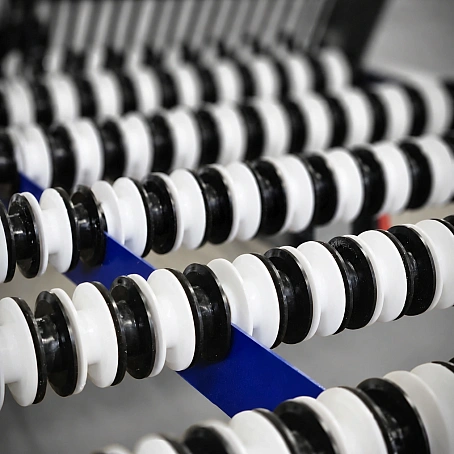

В конструкции предусмотрено семь рядов роликов, включая первый опорный ряд. Ролики изготовлены из цельнолитого конструкционного полиамида и выполнены в черном и белом цвете. Чередование цветов упрощает визуальное определение нужной ячейки при установке стекла.

Такая конструкция особенно удобна при сортировке большого количества деталей, когда стекло необходимо распределять по отдельным позициям и впоследствии быстро находить нужную заготовку.

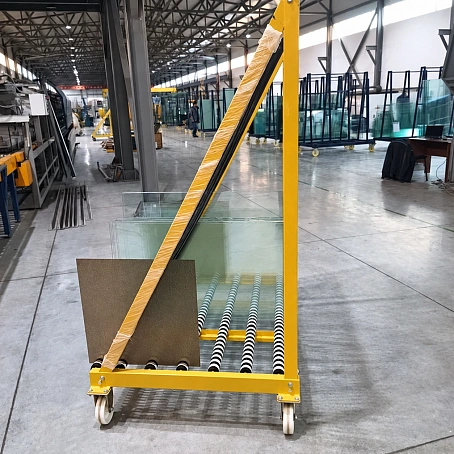

Арфа для стекла «Компакт» может использоваться как промежуточный накопитель между участками резки, обработки, сборки и другими технологическими операциями. Отдельные ячейки позволяют организовать буферное хранение изделий непосредственно в производственном процессе.

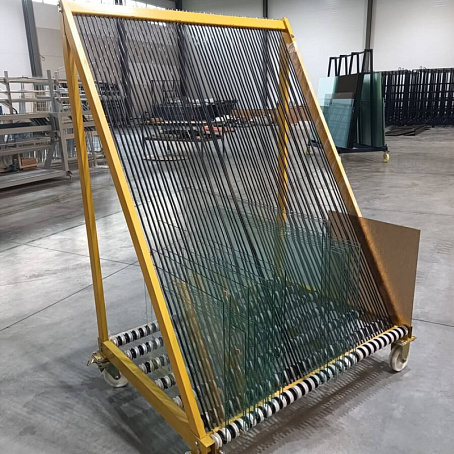

Сквозное размещение стекла

Конструкция арфа-образной пирамиды выполнена таким образом, чтобы в рабочей зоне отсутствовали промежуточные балки и стойки, способные контактировать со стеклом. Благодаря этому обеспечивается сквозной проход листа через рабочую зону, что снижает вероятность контакта кромки или поверхности стекла с металлическими элементами каркаса.

Такое решение особенно важно при работе с готовыми стеклянными деталями и материалами с чувствительными покрытиями, когда необходимо минимизировать количество потенциальных точек соприкосновения стекла с конструкцией оборудования.

Защита поверхности стекла

Разделение стекла внутри ячеек осуществляется при помощи специальных струн с износостойким полиуретановым защитным покрытием. Согласно конструкции оборудования, такое покрытие не оставляет следов на LOW-E покрытии стекла и устойчиво к воздействию кромки листа.

Для поддержания правильного положения разделительных элементов предусмотрена трехуровневая система компенсации провисания струн, а балки их крепления имеют усиленное исполнение.

За счет этого арфа-образная система подходит для регулярного использования на стекольном производстве, где оборудование постоянно работает с большим количеством отдельных заготовок.

Точная сборная конструкция

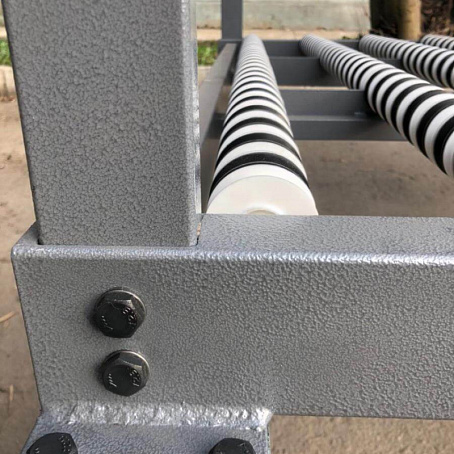

Каркас арфа-образной пирамиды «Компакт» состоит из отдельных элементов, изготовленных из стальной профильной трубы. Детали производятся методом автоматизированной лазерной резки на станках с ЧПУ, что обеспечивает точность геометрии и совпадение технологических отверстий при последующей сборке конструкции.

Сборное исполнение было разработано в том числе для уменьшения транспортных габаритов оборудования. При этом после сборки формируется полноценная рабочая конструкция для хранения и сортировки стекла.

Металлические элементы каркаса имеют порошковое лакокрасочное покрытие, которое формирует равномерный защитно-декоративный слой на поверхности деталей.

Для хранения, сортировки и буферизации стекла

Арфа-образная пирамида для стекла «Компакт» может использоваться на различных этапах стекольного производства. Оборудование подходит для:

• внутрицехового перемещения стекла;
• сортировки готовых деталей и заготовок;
• временного хранения листового стекла;
• буферизации между технологическими операциями;
• распределения изделий по отдельным заказам или производственным партиям.

Формат на 60 ячеек позволяет объединить в одной конструкции функции тележки, сортировочной пирамиды и внутрицехового накопителя для стекла.

Арфа для стекольного производства

Модель «Компакт» рассчитана на предприятия, где важно организовать раздельное хранение большого количества стеклянных деталей при относительно небольших габаритах самого оборудования. Грузоподъемность до 1000 кг и возможность размещения стекла размером до 2500 × 1550 мм позволяют применять конструкцию для широкого диапазона производственных задач.

Арфа-образная пирамида «Компакт» сочетает большое количество индивидуальных ячеек, роликовую опорную систему, защитные струны и сборный металлический каркас. Такая конструкция подходит для системной организации сортировки, хранения и внутрицехового перемещения листового стекла на предприятиях по его обработке и изготовлению стекольной продукции.
